  1. 开关电路的介绍

    可以在很高的效率下完成电压的升降 常用的有BUCK BOOST电路

    开关电路一般来说只适用于高频电路

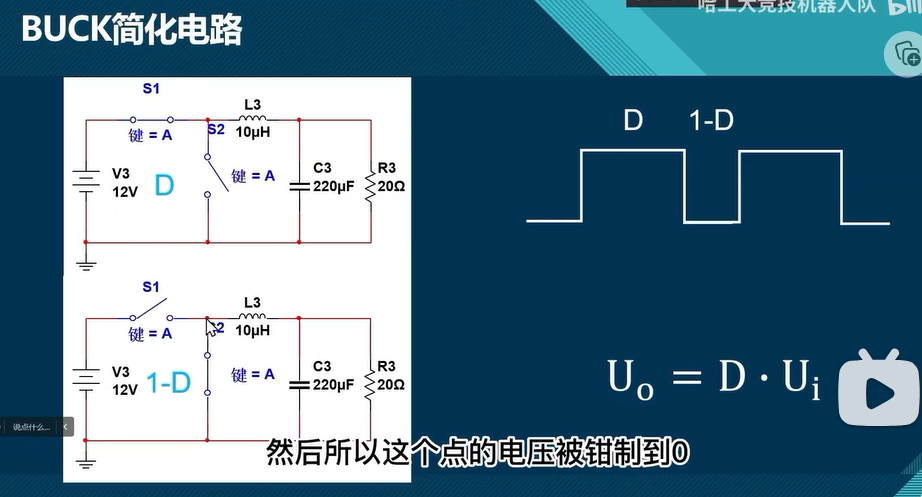

  2. BUCK电路

通过开关MOSEFT管的占空比来调节整个PWM波的占空比，再加上电感电容的高通滤波器，就可以输出稳定的降压

image-20230801160945792

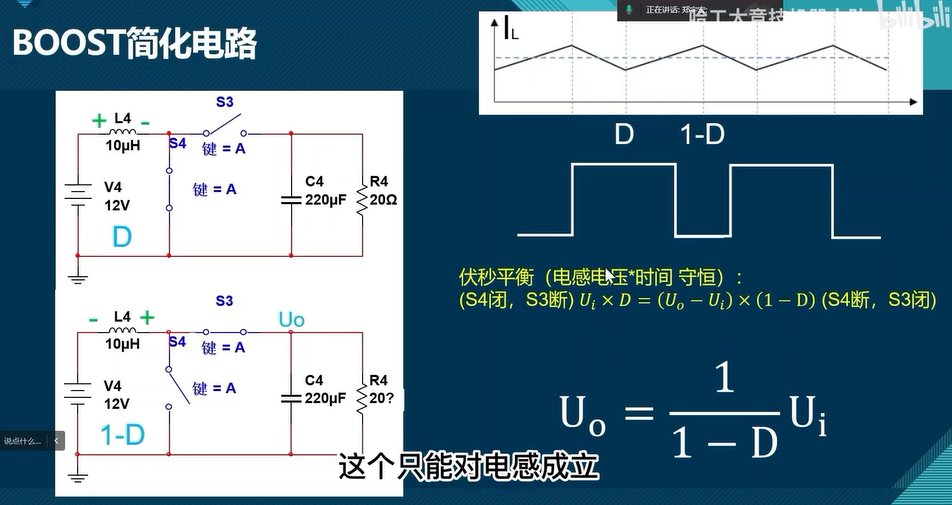

  1. BOOST简化电路

    image-20230801161121460

[1]: https://blog.csdn.net/lg2lh/article/details/24369903 “”关于伏秒平衡””

【电源】DC-DC电路中的伏秒平衡原理

利用好第一阶段给电感储能，再在第二阶段使得电感和电源同时给输出端提供电压，使得输出电压要更大。而在第一阶段中，输出电压就由电容来维持

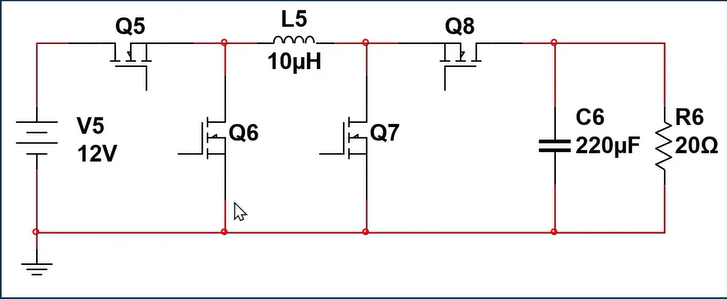

  1. BUCK-BOOST电路

    image-20230801162509696

可以方便地调节了

若一直关闭Q8打开Q7，则成为BUCK电路

若一直关闭Q5打开Q6，则称为BOOST电路

桥臂在电源端就是BUCK,在输出端就是BOOST
