RTT in JsCope

相较于vofa，使用HSS模式下的jscope最大的缺点在于可加变量较少（四五个左右就寄几），采样帧率较低（v9能到1000帧，普通jilnk 100帧），无法查看C++文件中的变量，RTT模式下的jscope可以克服这些弱点，采用和vofa一样的指令式发送曲线数据（而不是像HSS一样从elf文件里读取变量地址），且相较于vofa可以少占用一个串口，且系统开销远小于vofa，理论采样速率上限远高于vofa（RTT指令速度接近一个memcpy的时间）

REF

利用J-Scope RTT 模式实现高速（20K）曲线打印

J-Link_script_files

RTT源码迁移

这一点与RTT Viewer那里的迁移方法一致

Jlink-RTT扫频

代码端配置

1.初始化

#include "SEGGER_RTT.h"
#define RTT_BUFF_LENTH 1024
uint8_t buf[RTT_BUFF_LENTH]; //定义全局变量
void User_BSP_Init(void)
{
    // Initialize RTT Viewer terminal
		SEGGER_RTT_SetTerminal(0);
    SEGGER_RTT_ConfigUpBuffer(1, "JScope_u2", buf, RTT_BUFF_LENTH, SEGGER_RTT_MODE_NO_BLOCK_SKIP);//初始化RTT
    // ………………
  }

SEGGER_RTT_ConfigUpBuffer注意事项

第一个参数buffer号必须填 1，因为0 buffer应该是默认被RTT Viewer占用（因此RTT Viewer和JSCOPE RTT可以同时使用）

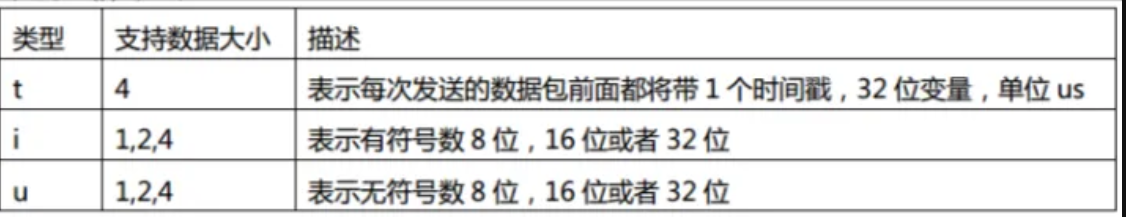

第二个参数向RTT表明了数据类型，这里一定要严格按格式写

第三个参数是BUFF长度

第四个参数是RTT模式，就选SEGGER_RTT_MODE_NO_BLOCK_SKIP就可以了

2. 循环调用

uint16_t demo_;
float demo_mag = 5000;
float demo_T = 1;
uint32_t demo_tick =0;

void DemoTaskFunc(void const * argument)
{
  /* USER CODE BEGIN DemoTaskFunc */
  /* Infinite loop */
  for(;;)
  {
	    demo_tick++;
		  demo_ =  (uint16_t)( demo_mag*sin(2*3.14*demo_tick/(1000.f*demo_T))+demo_mag);
		  SEGGER_RTT_Write(1, &demo_, 2);        //JSCOPE RTT demo
		  SEGGER_RTT_printf(0,"hello world %d \n",demo_)     // RTT Viewer demo
		  osDelay(1);
	 }
}


SEGGER_RTT_Write参数

第一个是buffer号，跟初始化第一个参数一样

第二个是数据地址

第三个是数据长度

Jscope端配置

为了解决JSCOPE 的RTT内核找RTT地址大概率失败的问题，我们直接用jlinkscript指定地址

不然就会有这样的BUG

用RTT VIEWER教程中同样的方法在 .map中找出 _SEGGER_RTT的地址（我这里是0x24000f88 ），然后在工程总目录里手动创建jscope配置文件 demo.JLinkScript ，指定RTT地址。

demo.JLinkScript文件内容如下：

/*********************************************************************
*               (c) SEGGER Microcontroller GmbH & Co. KG             *
*                        The Embedded Experts                        *
*                           www.segger.com                           *
**********************************************************************

-------------------------- END-OF-HEADER -----------------------------
*/

int OnTargetConnect(void) {
    // Set RTT control block address
    JLINK_RTTERMINAL_SetControlBlockAddr(0x24000f90);
    return 0;
}

/*************************** end of file ****************************/

然后在jscope中创建新工程：

1. 一定要选中最具体的MCU，而不是M4 或者M7之类的
2. 选刚刚创建的demo.JLinkScript
3. 选RTT

然后先启动keil debug，开始运行，然后就可以开始Jscope了
